深度解析测试治具：核心原理与制造应用指南

什么是测试治具及其行业价值？

测试治具是电子制造过程中，用于对PCBA、电子元器件、整机产品进行功能、性能、可靠性检测的专用工装，类似工业生产中的标准化“质量质检员”，能够统一检测标准，降低人工误判，提升生产检测效率。

随着电子制造业朝着高密度集成、精细化生产方向发展，传统人工检测存在效率低、误判率高、数据无法追溯等痛点，已经无法满足大规模量产的品质管控需求。测试治具通过定制化的定位与检测结构，解决了上述痛点，已经成为电子制造环节中不可或缺的核心配套工装，直接影响终端产品的品质与生产效率。

揭秘测试治具的核心技术架构

一套成熟的测试治具主要由机械定位模块、测试接触模块、信号处理控制模块三个核心部分组成，各模块协同工作完成标准化检测流程。

[架构图：测试治具核心系统架构]

• 机械定位模块：负责固定待测工件，保证测试点位与探针的精准对准，定位精度直接决定检测结果的准确性，这一环节对测试治具精密加工的精度要求极高，通常需要高精度CNC加工实现公差控制。
• 测试接触模块：通过测试探针连接待测点位与测试电路，需要根据不同的测试需求匹配对应阻抗、弹力的探针，保证信号传输稳定，避免接触不良导致的误判。
• 信号处理控制模块：对接测试设备与上位机，自动采集测试数据，完成良品与不良品的自动判定，高端方案可对接企业MES生产系统，实现测试数据的全流程追溯。

测试治具设计开发是保障治具适配性的关键环节，需要结合待测产品的结构、测试标准定制专属方案，而测试治具制造加工的精度，直接决定治具的使用寿命与检测稳定性。

测试治具的优势与行业挑战

和传统人工检测相比，测试治具的核心优势十分明显：一是检测一致性高，误判率远低于人工检测；二是检测效率高，可支持多工位并行检测，适配大规模量产需求；三是可实现全流程数据追溯，满足各类行业质量管理体系的审厂要求；四是模块化设计的治具可重复使用，降低产品迭代后的重复投入，长期综合成本更低。

当前行业也面临一些挑战：一方面，定制化测试治具对设计能力与加工精度要求较高，不少厂商难以同时平衡精度、交付周期与生产成本；另一方面，高端制造领域对治具的材料性能要求较高，耐磨、耐腐蚀、耐高温等特殊性能要求，对厂商的材料选型与加工能力提出了更高要求，普通厂商很难满足需求。

测试治具的关键应用场景

新能源汽车电子检测

在新能源汽车制造领域，测试治具主要用于BMS电池管理板、车载充电机、电机驱动板以及汽车零部件的气密性、功能检测，能够解决大尺寸PCBA定位不准、异形工件密封不良等问题，满足汽车电子行业严格的品质管控与追溯要求，帮助企业降低不良流出率。

消费电子与扫地机器人测试

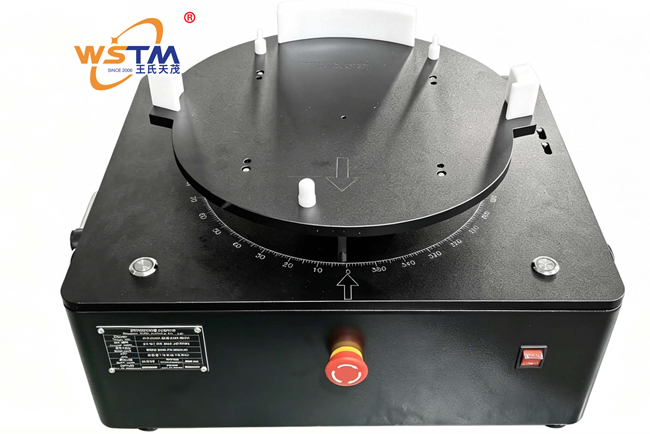

在消费电子与智能机器人领域，测试治具可实现PCBA固件烧录、功能校准、整机性能检测一站式作业，多工位并行架构可匹配SMT高速贴片产线的产能需求，针对扫地机器人这类智能产品，可实现从核心组件到整机的全流程检测，降低出厂不良率。

医疗设备电路板检测

在医疗电子领域，测试治具可实现医疗设备电路板的全功能覆盖检测，自动存储每一块板卡的检测数据，满足医疗行业质量管理体系的溯源要求，将检测误判率控制在极低水平，避免合格品误报废，降低生产损耗。

技术实践与未来发展展望

那么，如何将这些先进的技术原理，转化为稳定可靠的解决方案呢？

作为该领域深耕近20年的技术探索者，深圳市王氏天茂科技有限公司一直致力于提升测试治具的精度、稳定性与使用寿命，其全系列非标定制测试治具，正是这一理念的实践成果。

该产品围绕客户定制化需求，依托高精度CNC加工，将定位公差稳定控制在±0.05mm，采用模块化可迭代设计，产品更新换代仅更换对应模块即可复用主体框架，可降低70%以上的重新定制成本；标配行业知名品牌测试探针，单次使用寿命可达10万次以上，可将测试误判率控制在0.1%以下；支持上位机自动数据采集与MES系统对接，满足全流程数据追溯要求，覆盖八大高端制造行业的测试需求。

在交付与服务方面，常规样品1-3天即可交付，批量订单3-10天交付，珠三角区域可提供8小时上门服务支持，帮助客户降低产线停线损失。企业通过ISO三体系认证，是行业级高新技术企业，深耕赛道近20年，服务超千家客户，积累了丰富的细分行业解决方案经验。

展望未来，随着电子制造向更高密度、更高自动化方向发展，测试治具将朝着更高精度、更高自动化、模块化可复用的方向发展，进一步帮助电子制造企业提升品质管控水平，降低综合生产成本，推动智能制造行业的品质升级。
