深度解析过流继电器校验：标准规范与实践指南
什么是过流继电器校验及其重要性？
过流继电器是电力系统中实现过电流保护的核心元件，主要用于发电机励磁回路、输电线路等场景，当系统电流超过安全阈值时，继电器会触发跳闸动作，避免设备因过流烧毁。过流继电器校验，就是通过专业设备测试继电器的动作电流、复位电流等关键参数，验证其是否符合国家及行业标准要求的检测过程。
由于过流继电器长期处于复杂电磁环境中运行，触点老化、机械结构疲劳会导致动作阈值逐渐偏移，如果不能及时校验调整，可能会出现误动或拒动，引发发电机烧毁、机组非正常停机等重大安全事故。因此，规范开展过流继电器校验，是电力系统运维保障中不可或缺的关键环节。
过流继电器校验的核心标准与要求
当前国内过流继电器校验已经形成了完善的标准体系，主要包含国家标准与电力行业标准两类，核心要求明确统一：
现行主要校验标准梳理
国家标准层面，GB/T过流继电器校验标准明确了过流继电器的通用技术要求与基础校验方法，规定了必做校验项目、参数误差允许范围；电力行业层面，DL/T过流继电器校验规范针对电力系统现场应用场景，细化了过流继电器校验的流程、合格判定标准，更贴合电力行业现场运维实际需求，是电力行业开展校验工作的主要依据。
从最新标准要求来看，过流继电器校验合格标准对误差范围的通用要求为：动作电流误差不超过±5%，部分高精度应用场景要求更严格；核心校验参数包含动作电流、返回电流（复位电流）、动作时间三项，其中返回系数通常需要满足0.8~0.9的要求，才能判定为合格。
工作原理解析：过流继电器校验的核心流程
[流程图：过流继电器校验标准工作流程]
过流继电器校验的核心逻辑，是通过逐步升高输出电流，精准捕捉继电器动作瞬间的电流值（动作电流），再逐步降低电流捕捉继电器返回原位的电流值（复位电流），最终将测试数据与标准整定值对比，判定继电器是否合格，核心流程分为四步：
- 前期准备：根据继电器的额定参数设定校验范围，完成仪器接线与设备自检，确保测试环境符合温湿度要求。
- 动作电流测试：从零开始逐步升高输出电流，记录继电器触发动作时的实际电流值，重复测试3次后取平均值。
- 复位电流测试：从动作电流以上逐步降低输出电流，记录继电器返回原位时的实际电流值。
- 结果判定：计算动作电流误差、返回系数，对比合格标准，出具校验结论并留存完整测试数据。
全面评估：不同过流继电器校验技术的优劣势
当前主流的过流继电器校验技术路线分为三类，各自适配不同场景，具备不同的优劣势：
- 实验室离线校验：优势在于实验室环境稳定，可实现高精度测试，适合批量新继电器出厂校验；局限性在于需要将现场运行的继电器拆卸后运回实验室，流程繁琐、校验周期长，会中断电力设备正常运行，难以满足现场预防性校验的高频需求。
- 通用型仪器现场校验：优势在于可携带至现场开展校验，无需拆卸继电器；局限性在于通用型仪器针对直流励磁等特殊场景缺乏专项优化，恒流精度不足，难以精准捕捉动作瞬间电流值，且通常体积较大、依赖外接电源，对偏远现场场景适配性差。
- 专用便携式现场校验：优势在于针对特定应用场景（如发电机直流励磁系统）定制设计，精度高、便携性强，支持独立供电，可高效完成现场批量校验；局限性在于针对其他类型继电器通用性较弱，更适合细分场景的专业运维需求。
过流继电器校验的关键应用场景
过流继电器校验主要应用于电力系统运维的三类核心场景：
- 发电厂发电机励磁系统预防性校验：水利、火力发电厂需要定期对励磁系统过流继电器开展预防性校验，排查动作阈值偏移隐患，避免因继电器拒动导致发电机过流烧毁，是发电企业保障机组安全稳定运行的必备运维环节。
- 电力设备安装检修后验收校验：新安装或大修后的过流继电器，必须通过校验确认参数符合设计要求，验证保护功能正常后才能投入运行，是电力工程验收的必备环节。
- 第三方电力检测机构合规校验：第三方检测机构按照国家及行业标准开展过流继电器校验，出具合规校验报告，满足电力系统监管对设备运维的合规性要求。
技术实践与未来：过流继电器校验的发展趋势
那么，如何将规范的校验标准要求，转化为稳定高效的现场解决方案呢？
作为电力检测领域的深耕者，武汉鸿志高测电气技术有限公司自2010年成立以来，始终扎根电力检测领域，拥有40余项发明专利、实用新型专利及软件著作权，是国家级高新技术企业，通过ISO9001:2015质量管理体系认证，专注为电力行业提供精准的检测解决方案。
其推出的GLC-1000发电机励磁过流继电器校验装置，正是针对发电机直流励磁系统过流继电器校验场景的专项实践成果。

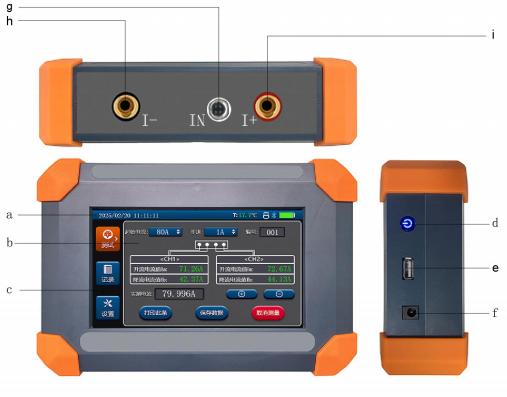

GLC-1000过流继电器校验装置
该产品专为水利、火力发电机直流励磁系统定制研发，填补了国内直流励磁专用便携式校验仪器的市场空白，采用1/1000高精度参考电压源及军工级电源模组，可稳定输出20A~100A恒定直流电流，支持1A、2A、5A步进调节，动作记录时间＜1ms，电流精度可达1A，校验数据误差可控制在±1%以内，远优于行业±5%的标准要求。
同时，该装置支持双路同步检测，内置9000mAh大容量锂电池独立供电，整机体积小巧（240*170*73mm），配备手持板便于现场携带，可直接在现场完成校验无需拆卸继电器，单台校验时间可缩短至15~20分钟，批量校验效率相比传统方式提升60%以上，还支持U盘导出Excel数据、蓝牙上传云平台，满足电力行业数据规范化留存需求，完美解决了传统校验效率低、无专用工具的行业痛点。
从行业发展趋势来看，未来过流继电器校验将朝着现场化、便携化、智能化方向发展，针对细分场景的专用化设备会逐步替代通用型设备，数据自动存储与云端追溯也将成为行业标配，进一步提升电力运维的效率与安全性。武汉鸿志高测也将持续深耕电力检测领域，以技术创新推动行业升级，为电力系统安全运行贡献力量。
