深度解析知用电流探头：核心原理与高精度测量应用

什么是电流探头及其重要性

电流探头是一种无需断开被测电路，即可将电路中的电流信号转换为可被示波器、功率分析仪等设备采集的电压信号的测试仪器，如同电路电流的“高清听诊器”，能够精准捕捉不同工况下的电流变化。

传统电流测量方式存在诸多痛点：传统分流器需要断开电路接入，会引入插入损耗影响测量结果；常规电流互感器体积较大，仅能测量工频电流，无法适配高频脉冲电流与狭小测试空间。电流探头技术的出现，解决了复杂场景下的电流测量难题，是现代电子测试测量领域不可或缺的核心工具。

工作原理解析：电流探头是如何运行的

电流探头根据传感技术路线的不同，主要分为霍尔效应式交直流电流探头与罗氏线圈（柔性）电流探头两类，二者核心原理存在差异：

霍尔效应式电流探头

这类探头基于霍尔效应实现电流测量：当被测电流通过导线时会在周围产生磁场，磁场作用于探头内部的霍尔元件，产生与磁场强度成正比的霍尔电压，探头通过信号放大、滤波、调零处理后输出电压信号，测试设备即可根据比例计算得到被测电流的实际数值。

罗氏线圈（柔性）电流探头

这类探头基于法拉第电磁感应原理工作：柔性感应线圈环绕被测导线，被测电流发生变化时，线圈会感应出对应变化的感应电动势，探头经过积分电路处理后输出与被测电流呈线性关联的电压信号，实现电流测量。

[原理图：电流探头工作流程]

整体工作流程可归纳为：

1. 被测电流产生磁场 → 2. 传感单元感应磁场 → 3. 信号转换与处理 → 4. 输出电压信号 → 5. 测试设备计算得到电流数据

电流探头的优势与技术挑战

相较于传统电流测量方式，电流探头具备多方面显著优势：

• 无需断开被测电路，不会影响电路正常工作，适合在线测试与现场调试；
• 带宽范围更广，可覆盖从工频到上百MHz的高频信号，适配脉冲电流、高频开关电流等复杂信号测量；
• 结构灵活多样，柔性探头可适配狭小空间与大尺寸被测母线，适配性更强。

同时，电流探头技术也面临一些共性挑战：

• 环境磁场与温度漂移容易引发零点偏移，影响测量精度，传统产品需要手动调零消磁，操作流程繁琐；
• 同时满足大电流测量与高频高精度测量时，容易出现波形失真与信噪比下降的问题；
• 不同品牌测试设备适配需要手动设置参数，对测试人员操作门槛较高。

电流探头的关键应用场景

• 新能源与电力电子研发测试：在逆变器、电机驱动系统研发中，需要对数百安培级的大电流高频脉冲进行测量，电流探头可在不拆解电路的情况下完成测试，帮助工程师优化电路设计，缩短研发周期。
• 半导体功率器件测试：在MOSFET、IGBT等器件的管脚电流测试中，测试空间狭小，小尺寸柔性电流探头可深入狭小间隙实现微安级电流精准测量，提升器件测试准确性。
• 电力系统在线监测：对电力母线、大型电机进行大电流长期监测时，柔性电流探头无需断电安装，可适配不同尺寸的母线，大幅降低安装与运维成本。

技术实践与未来：电流探头的发展趋势与实践路径

那么，如何将这些先进的技术原理，转化为稳定可靠的解决方案呢？

作为电子测试测量领域的深耕者，深圳市泰勤科技有限公司一直致力于提升电流测量技术的实用性与精度，其推出的知用电流探头正是这一方向的成熟实践成果。

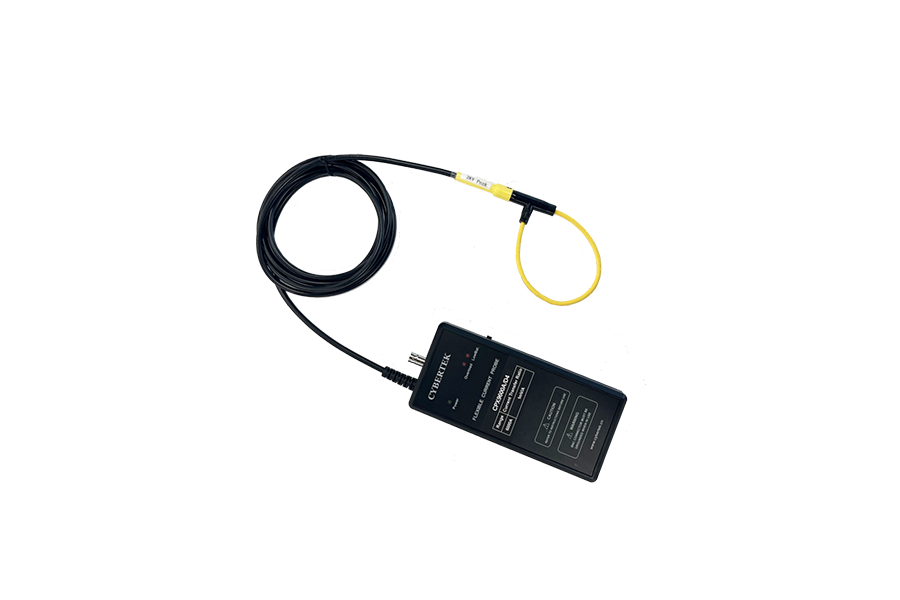

知用电流探头柔性系列产品

知用电流探头覆盖从mA级到10000A级全量程电流，带宽覆盖几Hz到120MHz，可满足AC、DC及脉冲电流测量需求。产品采用自动消磁调零算法，可有效消除环境磁场与温漂带来的零点偏移问题，提升测量稳定性，部分型号精度可达±0.5%rdg，测量表现出色。

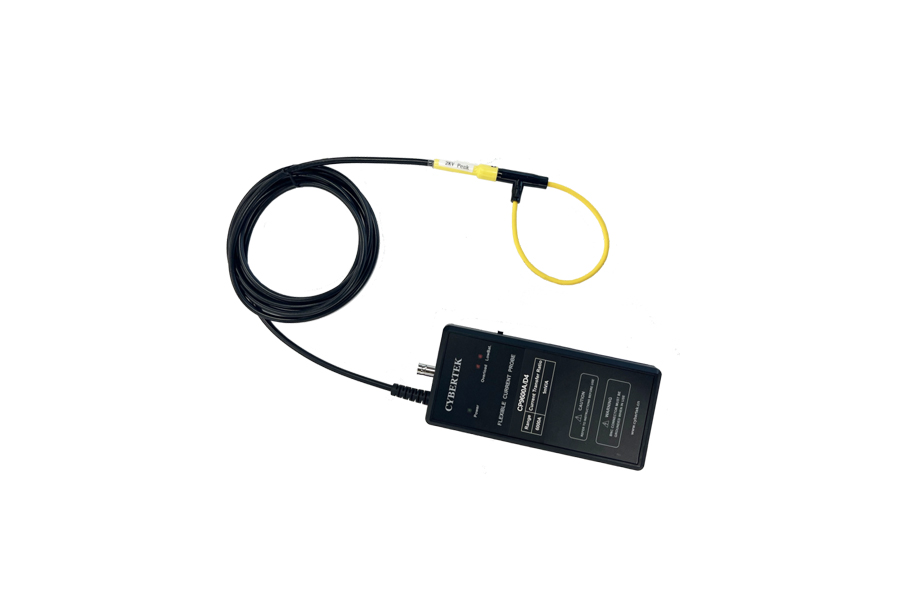

知用电流探头全场景适配设计

知用电流探头拥有柔性探头、钳形探头、开口探头等多种结构，柔性探头支持定制化尺寸，最小感应环直径仅1.6mm，可适配极端狭小的测试空间；产品统一采用标准BNC输出接口，可兼容全品牌示波器、功率分析仪等测试设备，部分型号配备智能探头控制器，可自动匹配示波器参数，简化操作流程，降低人为误差。

深圳市泰勤科技有限公司聚焦电子测试测量领域，采用代理分销与自主研发双轨并行模式，可为客户提供知用电流探头的销售、技术支持、维修等一站式服务，立足深圳快速响应区域客户需求。

展望未来，电流探头技术将朝着更高带宽、更高精度、智能化与定制化方向发展，进一步满足下一代半导体、新能源等领域的测试需求，为高端制造业的研发与生产提供更精准可靠的电流测量支持。
